КИП.СК
модель КИП.СК ТУ 3435-001-09890805-2012
Контрольно-измерительный пункт совмещенный со щитом-указателем (информационной табличкой)
Контрольно-измерительный пункты (КИП) предназначены для коммутации силовых и измерительных цепей средств электрохимической защиты и контроля параметров работы системы ЭХЗ.
Согласно ГОСТ Р 51164 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии», РД-33.040.99-КТН-210-10 «Положение по эксплуатации, техническому обслуживанию и ремонту вдольтрассовых линий электропередачи и средств электрохимической защиты линейной части магистральных нефтепроводов», РД-91.020.00-КТН-234-10 «Нормы проектирования электрохимической защиты магистральных трубопроводов и сооружений НПС» стойки КИП устанавливаются:
– на каждом километре (не реже, чем через 500 м при пересечении трубопроводом зоны действия блуждающих токов или грунтов с высокой коррозионной агрессивностью);
– на расстоянии трех диаметров трубопровода от точек дренажа установок электрохимической защиты (за исключением одиночных протекторов) и от электрических перемычек;
– на расстоянии 30 м от площадок задвижек;
– на границе зон защиты между соседними УКЗ;
– по одному на каждом берегу подводных переходов МН длиной меньше 500 м с датчиками для измерения поляризационного потенциала;
– на каждой нитке подводного перехода МН с шириной водоохраной зоны более 500 м по два на обоих берегах для контроля потенциала и тока в трубопроводе (по падению напряжения) с расстоянием между ними равном 100 м. Каждый КИП должен иметь 2 катодных вывода с расстоянием между контактами, равном 10±0,1 м;
– у пересечения трубопроводов с другими металлическими сооружениями;
– в культурной и осваиваемой зонах: у дорог, арыков, коллекторов и других естественных и искусственных образований.
Для обозначения трасс магистральных нефтепроводов согласно ОР-23.040.00-КТН-089-12 «Порядок организации и планирования работ по техническому обслуживанию, ремонту оборудования и сооружений линейной части МН и технологических нефтепроводов НПС», РД 153-39.4-056-00 «Правила технической эксплуатации магистральных нефтепроводов», контрольно-измерительные пункты могут совмещаться с щитами-указателями.
Состав изделия:
- трёхгранная, либо четырехгранная (в сечении равносторонний треугольник со стороной 180 мм либо квадрат со стороной 200 мм) информационная стойка из морозостойкого, негорючего, специального полимерного композита с информационными надписями;
- сигнальный колпак со светоотражающими элементами;
- клеммная панель с контактными зажимами;
- крышка клеммной панели;
- окно для ввода кабеля;
- анкерное устройство;
- щит-указатель (информационная табличка).
Основные массогабаритные показатели:
|
Наименование параметров |
Тип 1 |
Тип 2 |
|
Высота стойки, мм |
2500 |
2500 |
|
Ширина грани, мм |
180 ± 1 |
200 ± 1 |
|
Уровень заглубления в грунт (указывается на стойке), мм |
700 |
700 |
|
Масса (без дополнительного оборудования), кг |
13±0,5 |
17±0,5 |
Основными преимуществами КИП.СК являются:
– простота в эксплуатации (удобство монтажа, легкий вес);
– надежность конструкции (не менее 2,5 кН сопротивление стойки на излом);
– стойка тип 2 имеет армированные углы, что значительно повышает стойкость на излом;
– конструкция контактных зажимов не требует выполнения дополнительных действий по подготовке кабеля и проводов к подключению;
– возможность размещения различных блоков и оборудования ЭХЗ внутри стойки, что в свою очередь на порядок повышает сохранность и надежную работу дополнительного оборудования;
– материала стойки не является экранирующим (что позволяет размещать внутри стойки оборудование коррозионного мониторинга, приемо-передающее оборудование без выноса антенн наружу);
– информативность КИП;
– неуничтожаемая информационная маркировка;
– материал стойки КИП не горюч;
– обеспечивают надежную и устойчивую работу в температурном диапазоне -60°С…+60°С.
– отсутствие необходимости проведения сезонного обслуживания;
– соблюдение корпоративного стиля Заказчика.
Для расширения функциональных возможностей, контрольно-измерительные пункты могут комплектоваться дополнительными устройствами и оборудованием:
– блоками совместной защиты;
– устройствами контроля тока в цепях анодных заземлителей, протекторов, электрических перемычек;
– устройствами грозозащиты трубопроводов;
– системами отвода переменных токов магистральных трубопроводов.

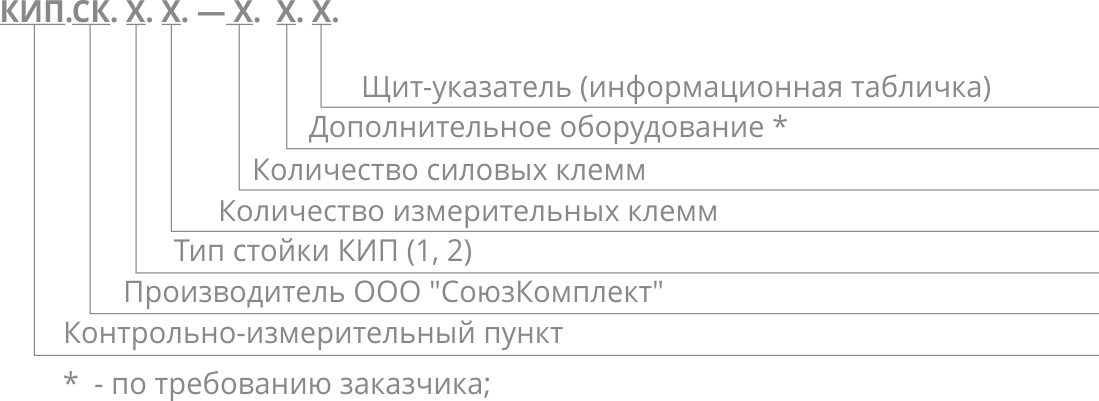

Условное обозначение комплектации КИП при заказе:

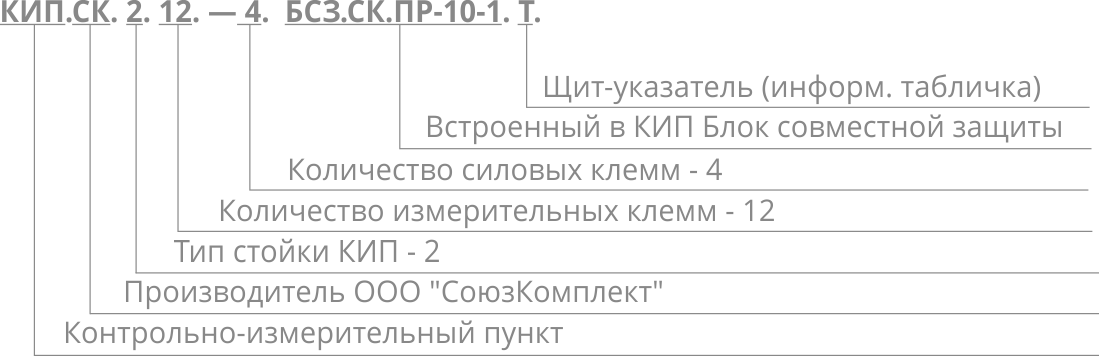

Пример условного обозначения комплектации КИП при заказе:
